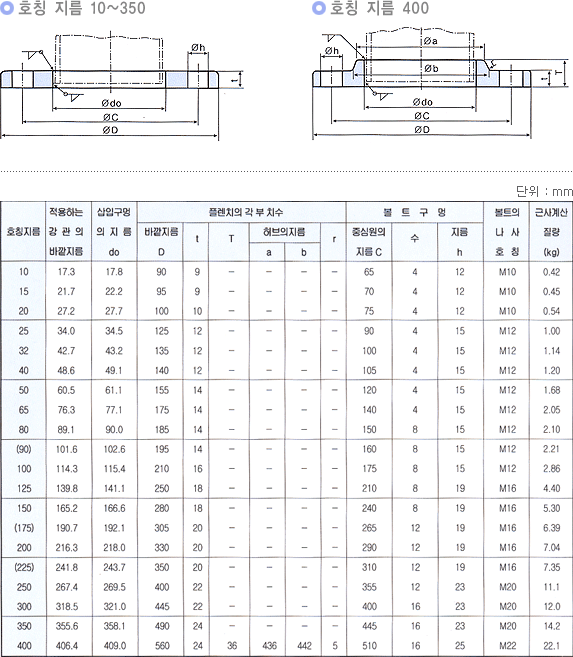

비고 1. ( )붙인 호칭 지름의 것은 되도록 사용하지 않는다.


2. 볼트 구멍 지름(n)는 볼트의 나사 호칭 M16 이하인 경우는 KS B 1007(볼트 구멍 지름 및 카운러



보어 지름:)의 3급, 볼트의 나사 호칭 M30인 경우는 KS B 1007의 2급에 따른 것이다. 또한, 볼트의 나사 호칭 M20 이상인 경우는 일반용 펌프 등에서 특히, KS B 1002(6각 볼트)의 부속서의 보통 볼트를 사용하고, 표중의 볼트 구멍 지름(n)에 따를 수 없을 때는 인수ㆍ인도 당사자 사이의 협정에 따라 KS B 1007의 3급으로 할 수 있다.

  3. 플랜지의 개스킷 자리는 KS B 1519에 따른다.
  4. 질량은 강의 밀도를 78.5g/cm로 하여 계산하였다.
참고 볼트 및 너트의 재료 및 모양에 대하여는 KS B 1511의 참고 2 참조
